一、技術名稱

一種利用花崗巖石渣粉制備人工魚礁的方法

二、技術介紹

以天然花崗巖加工過程中所產生的石渣粉為主要原料，制備出抗壓強度大于70MPa的無粗骨料混凝土，石渣粉摻入量達到70％，固體廢物總體利用率在80％以上，能夠適應大高度、大體積、大孔洞率和復雜結構人工魚礁的建造。膠凝材料技術路線如圖1所示：

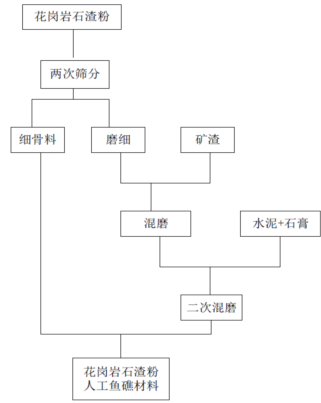

圖1 花崗巖石渣粉魚礁材料技術路線圖

如圖1所示，所用原料為花崗石渣粉、水淬高爐礦渣、水泥熟料和石膏，其中花崗石渣粉中石英的質量百分含量為25％～40％，長石的質量百分含量為25％～65％，黑云母、角閃石中的一種或兩種的質量百分含量為10％～30％，其余礦物不限；步驟一：將花崗巖石渣粉用1.2 mm方孔篩進行分級，將篩上較粗部分篩出舍棄；再用0.42-0.297 mm方孔篩再對篩下部分分級，將篩上部分作為人工魚礁混凝土的細骨料備用；步驟二：對所用物料采用梯級混磨方式，將步驟一0.42-0.297 mm方孔篩篩下的石粉部分在磨機中磨細至比表面積2000～4000 cm2/g，與原始粒級的水淬高爐礦渣進一步混磨至比表面積3000～6000 cm2/g；在混磨過程中，石粉與礦渣的配料比以干基重量百分比計分別為：石粉占50％～70％，水淬高爐礦渣占30％～50％；步驟三：將步驟二得到的石粉與水淬高爐礦渣的混合細粉再與水泥熟料和石膏進行配料，配料按干基重量百分比計分別為：混合細粉占60％～80％，水泥熟料占15％～30％，石膏占5％～10％；將配好的料在球磨機中進行第二次混磨，至比表面積4000～7000 cm2/g，就得到了含有納米石粉的魚礁膠凝材料；步驟四：將步驟一得到的細骨料與步驟三得到的魚礁膠凝材料進行混合，其中細骨料占混合后質量的40％～60％，魚礁膠凝材料占混合后質量的40％～60％；混合后，再加入占細骨料與魚礁膠凝材料總質量分數(shù)10％～15％的水和0.5％～1.5％的減水劑，攪拌均勻后經澆注成型并進行養(yǎng)護，便得到了花崗巖石渣粉人工魚礁材料。

利用廢棄花崗巖石渣粉制作人工魚礁，既可為花崗巖石渣粉的綜合利用增加一條新途徑，又能解決人工魚礁建設中的原材料缺乏問題，有明顯的經濟效益和社會效益。

三、適用領域

該項技術適合在原料產地附近海域推廣。主要應用在海洋環(huán)境領域和漁業(yè)基礎設施技術領域。

四、經濟技術指標

該項技術適合在原料產地附近海域推廣。主要應用在海洋環(huán)境領域和漁業(yè)基礎設施技術領域。
